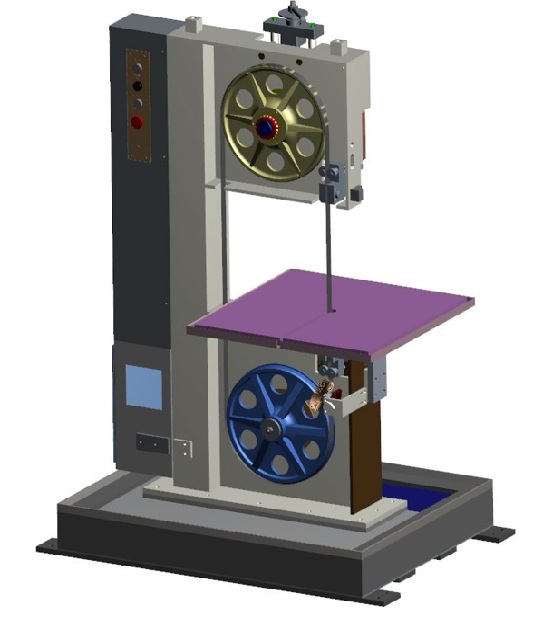

Ленточнопильный станок Geller Vertical 500 S предназначен для резки заготовок в условиях промышленного производства в двух-трехсменных режимах эксплуатации.
Технические характеристики.
Максимальная высота заготовки, мм 550
Максимальный вылет отреза, мм 630
Габариты рабочего стола, Д х Ш, мм 1140х1200
Высота рабочей поверхности, мм 1220
Габариты станка, Ш х Д х В, мм 2920х2200х2654
Габаритные размеры полотна, мм 5400x41 x1.3
Скорость вращения полотна, м/мин 20-80
Подача заготовки в зону реза, тип Подающий стол гидравлическая подача.
Длина подачи мм 900
Потребляемая мощность оборудования
Основной двигатель, кВт NORD (Германия) 5,5
Гидростанция, кВт Kirloskar 1
Общая потребляемая мощность, кВт 6,5
Защита IP 54
Основной двигатель станка производства компании NORD (Германия). Двигатели NORD устойчивы к электрическим и механическим перегрузкам. Благодаря высокому качеству изготовления и простой конструкции обеспечиваются низкие эксплуатационные расходы.
Геликально -конические редукторы червячного типа NORD (Германия) обладают высокой устойчивостью к осевым и радиальным нагрузкам и добиваются высоких крутящих моментов.
Гидравлика Kirloskar оборудование высокого качества, которое получило признание во всех странах мира..
Перемещение стола осуществляется гидроцилиндром при помощи линейных направляющих качения HIWIN (Тайвань), обеспечивающих плавную и равномерную подачу консоли станка на разрезаемую заготовку
Частотный преобразователь DANFOSS (Дания) позволяет бесступенчато регулировать скорость вращения полотна от 20 до 80 м/мин в зависимости от материала и формы заготовки.
В базовый комплект поставки входит:
1. Вертикальный ленточнопильный отрезной станок Geller Vertical 500 S
2. Основной электродвигатель мощностью 5,5 кВт.
3. Червячный редуктор.
4. Система смазки инструмента –СОЖ.
5. Щетка очистки полотна от стружки во время реза.
6. Подающий стол в зону реза.
7. Крепление заготовки с помощью струбцин и Т-образных пазов на столе.
8. Система гидравлического натяжения ленточнопильного полотна.
9. Система аварийного отключения станка при разрыве полотна, перегрузке двигателя или открытии кожухов шкивов.
10. Бесступенчатая регулировка скорости вращения ленточнопильного полотна.
11. Блок роликовых направляющих ленточнопильного полотна.
- блок вертикально перемещается в зависимости от высоты заготовки
- телескопический защитный кожух
12. Центральный пульт управления
Включает в себя функции управления следующими модулями станка:
- система подачи «СОЖ»
- рабочая консоль
- управление параметрами резки
- кнопка аварийной остановки
- ключ-бирка
13. Электрошкаф.
14. Выдвижной поддон для сбора стружки.
15. Освещение зоны реза с возможностью регулировки направления освещения.
16. Система безопасности:
- Закрытие ПУ оборудования на ключ.
- Кнопка аварийной остановки
- Концевые выключатели, останавливающие работу в случае: открытий защитных кожухов шкивов
- Телескопический защитный кожух
17. Руководство по эксплуатации и обслуживанию оборудования на русском языке.
18. Технический паспорт на оборудование на русском языке.
19. Электро- и гидросхемы. Комплект технологических жидкостей.
20. Требования к установке оборудования.
