Givi Misure GVS400 T10Z 06400 05VL M04/A SC

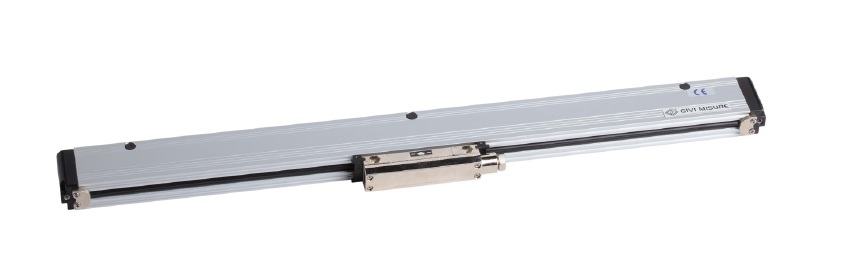

— это инкрементальный оптический преобразователь (линейная линейка) для высокоточного измерения перемещений.
Расшифровка характеристик модели:
- GVS400: Серия компактных оптических преобразователей Givi Misure. Отличается высокой стабильностью сигнала и устойчивостью к вибрациям.
- T10: Период шага решетки (обычно 40 мкм для серии T10) или указание на тип считывания.
- Z: Наличие индексной метки (Reference index). В данной серии метки могут быть расположены через равные интервалы (например, каждые 40 мм).
- 06400: Измеряемая длина (L0) составляет 6400 мм (6,4 метра).
-
05VL: Напряжение питания и тип выходного сигнала.
- 05V: Питание 5 В.
- L: Линейный драйвер (Line Driver, RS-422).
- M04/A: Характеристики кабеля. Длина кабеля составляет 4 метра (M04).
- SC: Тип разъема или специальное исполнение (обычно стандартный разъем для систем ЧПУ или УЦИ).
Основные технические параметры:
- Разрешение: В зависимости от настроек интерполяции может достигать 1 мкм или 0,5 мкм.
- Точность: Стандартно ±5 мкм или ±10 мкм на метр.
- Степень защиты: IP54 в стандартном исполнении или IP64 при использовании системы подпора воздуха.
- Скорость перемещения: До 60–120 м/мин (зависит от разрешения).
Применение:
Эта модель длиной 6,4 метра предназначена для крупногабаритного оборудования:
- Длинные токарные и фрезерные станки с ЧПУ.
- Портальные раскройные установки (плазменная, лазерная резка).
- Деревообрабатывающие центры.
