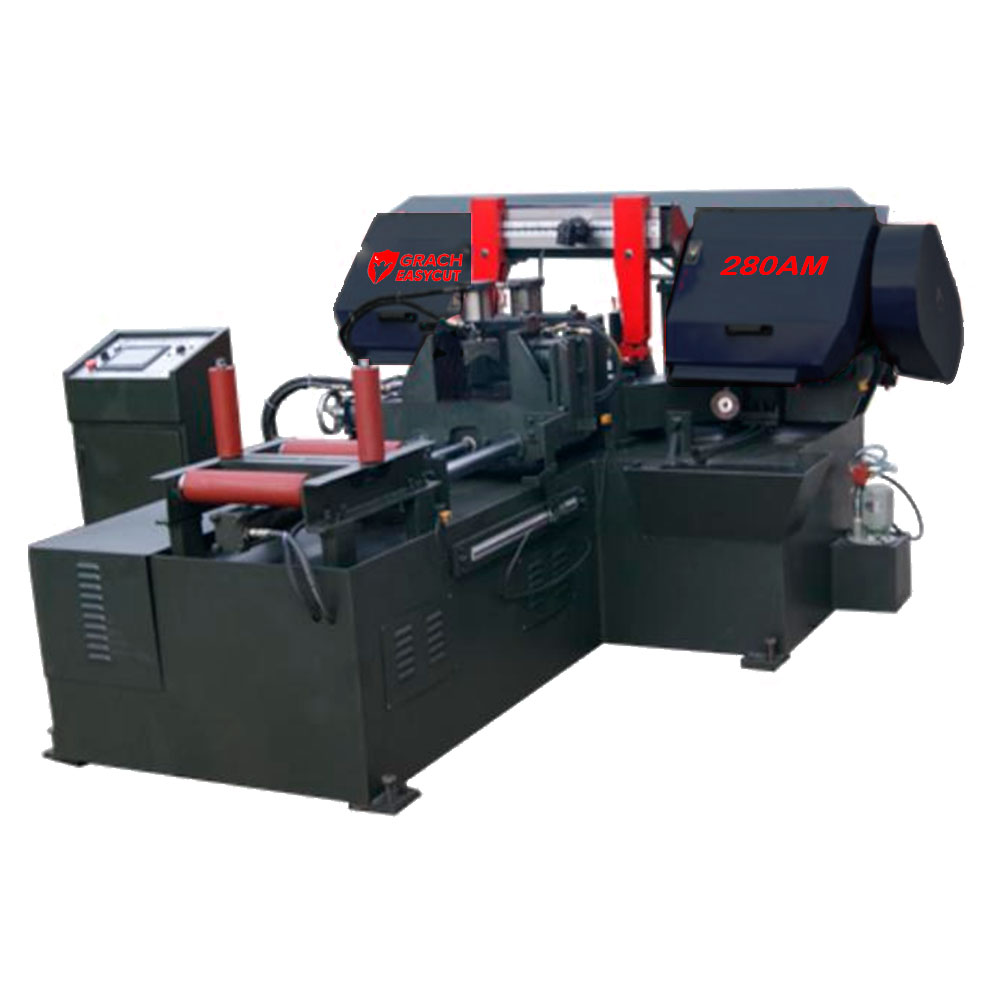

Станок GRACH EASYCUT 280AM предназначен для точной и эффективной резки материалов одинакового размера в больших объемах. Его двухколонная конструкция значительно продлевает срок службы машины, что является уникальной особенностью, принадлежащей исключительно нашей компании.
Основные характеристики:
- Консоль станка: Выполнена процессом сварки из толстого стального листа, что обеспечивает прочность и долговечность конструкции.
- Консоль станка перемещается по колоннам: Колонны являются направляющими скольжения со встроенными смазочными каналами для упрощения смазки.
- Литая конструкция чугунных шкивов: обеспечивает стабильность и надежность работы.
- Защитные кожухи: обеспечивают безопасность оператора.
- Привод полотна: Мотор мощностью 3,0 кВт с ременным редуктором, что упрощает эксплуатацию и обслуживание.
- Скорость пильных полотен: Бесступенчатое регулирование скорости от 20 до 120 м/мин.
- Гидравлическая система: Подъем и опускание консоли станка.
- Твердосплавные пластины: удерживают ленточнопильное полотно.
- Гидравлическое натяжение полотна.
- Гидравлические тиски: Одна щечка тисков подвижная, одна неподвижная.
- Вертикальный гидравлический прижим: для резки пакета заготовок.
- Пульт управления: Прорезиненные кнопки для основных рабочих движений, включая гидравлики, освещение, поднятие и опускание консоли, старт полуавтоматического цикла, аварийную остановку, регулятор скорости опускания консоли и рычаг зажима и открытия тисков.
Дополнительные функции:
- Лазерный проектор линии реза: обеспечивает точность позиционирования.
- Автоматическая подача материала: упрощает процесс резки.
- Программируемый контроллер ПК: позволяет легко выбирать режим пилы или резки, интерфейс русифицирован и имеет цифровой способ настройки рабочих параметров.
- Система подачи: обеспечивает точность позиционирования и подачи заготовок ≤0,2 мм.
- Гидравлический контроль скорости резки: Бесступенчатое регулирование скорости.
- Удаление стружки: осуществляется при помощи системы СОЖ и щетки механической очистки полотна.
Описание рабочего цикла:
- Оператор помещает заготовку в зону работы основных тисков.
- Оператор выбирает количество резов и длину разрезаемой части заготовки.
- Оператор на пульте управления устанавливает скорость вращения полотна, скорость и мощность опускания консоли.
- Заготовка подается по рольгангу в зону резки.
- Кнопка старт цикла: подающие тиски перемещают заготовку в зону резки (обрезной рез и далее по программе), основные тиски зажимают заготовку, консоль с режущим инструментом опускается на заготовку, резка по программе с заданными параметрами, конец реза, основные тиски разжимаются, подающие тиски перемещаются на длину захвата (500 мм), следующий цикл.
Преимущества:
- Высокая точность и надежность резки.
- Простота эксплуатации и обслуживания.
- Безопасность благодаря защитным кожухам.
- Универсальность для различных типов материалов и задач.
- Тип станка Автоматический Тип конструкции Двухколонный Максимальная режущая способность (мм) 280×280 Максимальный рез под углом 45 градусов 200х200 Резка пакета (мм） Максимум (ШхВ), мм 240×90 Минимум (ШxВ), мм 160х20 Мощность главного двигателя (кВт) 3,0кВт Двигатель гидравлики (кВт) 0,75 кВт Двигатель насоса охлаждающей жидкости (кВт) 0,09 кВт Скорость полотна ленточной пилы (м/мин), бесступенчатая 20…80 Преобразователь частоты Да Размер полотна ленточной пилы (мм) 3820x27x0,9 мм Зажим заготовки Гидравлический Двойные тиски для зажима заготовки до и после линии реза Да Вертикальный прижим Гидравлический Натяжение полотна ленточной пилы Гидравлическое Щетка для чистки полотна ленточной пилы Да Главный привод Ременной Тип автоматической подачи Гидравлический цилиндр Максимальная длина подачи (мм/время) 500 Точность подачи (мм/500 мм) 0,2 Процессор управления Да Панель управления, Да Дисплей ПЛК, Да Кнопочное управление (возможность управления в ручном режиме управление) Да Объем памяти процессора (программы резки заготовок) в процессор управления можно вводить 99 групп различных размеров резки, и можно разрезать 5 деталей каждой группы. Общее количество программ 495 Язык системы управления Русский Лазерный проектор линии реза Да Система смазки консоли Вручную Регулировка скорости подачи Да Система быстрого подхода к заготовке. Да Роликовый подшипник Да Система направляющих твердосплавных блоков Да Лампа освещения рабочей зоны станка Да Система охлаждения Да Объем бака охлаждающей жидкости (л) 30л Количество сопл (шт) 1 Размер рабочего стола (мм) 650 Больше размера (ДxШxВ) 1750x2200x1500 Вес нетто (кг) 1280
- Рольганг гравитационный 2000мм 1 В стоимости станка Доставка
- – По отдельному договору в случае необходимости Комплект технической документации
- – В стоимости станка Пусконаладка По отдельному договору в случае необходимости
