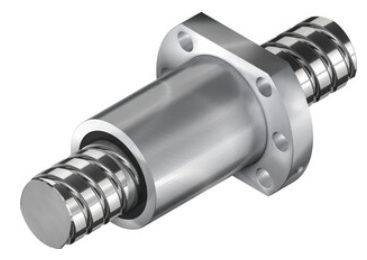

Шарико-винтовая передача (ШВП)
Hiwin 50-10T4 — это прецизионный компонент, предназначенный для преобразования вращательного движения в поступательное с высоким КПД и точностью. Маркировка расшифровывается следующим образом:
- 50: Номинальный диаметр винта 50 мм.
- 10: Шаг резьбы 10 мм.
- T4: Обозначение схемы с 4 цепями шариков.
Серия и точные характеристики зависят от конкретной конфигурации гайки, которая может быть фланцевой, цилиндрической и т.д..
Технические характеристики (пример для гайки R50-10T4-FSI)
По информации с сайта inner.su и made-in-china.com, ШВП Hiwin R50-10T4-FSI имеет следующие характеристики:
- Бренд: Hiwin (Тайвань).
- Серия гайки: FSI (фланцевая, одинарная, с внутренней циркуляцией).
- Класс точности: C7.
- Конструкция: Гайка с внутренней циркуляцией и четырьмя контурами рециркуляции.
- Направление резьбы: R (правое).
Размеры гайки (пример для гайки R50-10T4-DEB)
По данным с сайта hiwin.de, фланцевая одинарная гайка Hiwin R50-10T4-DEB обладает следующими размерами:
-
Наружный диаметр вала (
): 50 мм
-
Длина гайки (
): 98 мм
-
Наружный диаметр гайки (
): 75 мм
-
Диаметр фланца (
): 110 мм
-
Расстояние между центрами крепёжных отверстий (
): 93 мм
-
Ширина фланца (
): 16 мм
-
Толщина фланца (
): 8 мм
-
Размер крепёжных отверстий (
): M8 × 1
- Масса: 1,624 кг
На сайте hiwin.de и в каталогах можно встретить различные конфигурации гаек для винта 50-10T4.
| Параметр |
|---|
| R50-10T4-FSI | R50-10T4-DEB | R50-10T4-SE | |
|---|---|---|---|
| Тип гайки | Фланцевая, одинарная | Фланцевая, одинарная | Цилиндрическая, одинарная |
| Циркуляция | Внутренняя (I) | Внешняя | Внутренняя |
| Тип циркулятора | С металлической втулкой | Дефлекторного типа | Встроенный |
| Диаметр винта | 50 мм | 50 мм | 50 мм |
| Шаг резьбы | 10 мм | 10 мм | 10 мм |
| Класс точности | C7 (стандарт) | Различные (зависит от исполнения) | Различные (зависит от исполнения) |
| Динамическая нагрузка | - | 52 800 Н | 52 800 Н |
| Статическая нагрузка | - | 106 800 Н | 106 800 Н |
| Осевой люфт (макс.) | - | 0,02 мм | 0,02 мм |
ШВП Hiwin 50-10T4 часто используется в станках с ЧПУ и другом промышленном оборудовании, где требуется высокая точность и грузоподъёмность
