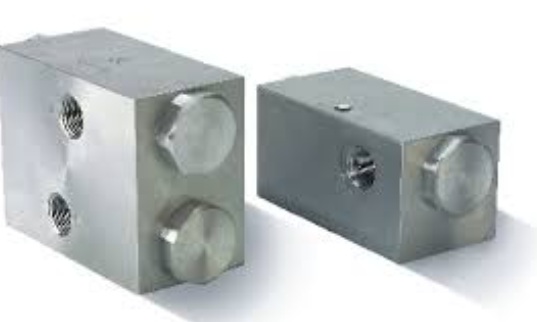

HYDROLINE DLVT-03B
— это сдвоенный обратный клапан с гидравлическим управлением, также известный как двойной гидрозамок. Он используется в гидравлических системах для надёжной фиксации гидроцилиндра в заданном положении, не допуская его смещения под нагрузкой.
Основные характеристики
- Тип: Сдвоенный обратный клапан с пилотным управлением.
- Максимальное рабочее давление: 200 бар.
- Максимальный расход: 30 л/мин.
- Коэффициент пилотного управления (пилотное соотношение): 1:4. Это означает, что давление управления, необходимое для открытия клапана, составляет 1/4 от давления на заблокированном порту.
- Материалы: Прочный корпус из алюминиевого сплава, стальное седло и шарик.
- Температура: Максимально допустимая температура составляет 80°C.
- Вес: Около 1,2 кг.
Принцип работы
Гидрозамок DLVT-03B состоит из двух односторонних клапанов (гидрозамков), интегрированных в один корпус. Он устанавливается непосредственно на цилиндр.
- Блокировка: В состоянии покоя шарики клапанов плотно прижаты к сёдлам, препятствуя вытеканию рабочей жидкости из полостей гидроцилиндра. Это предотвращает самопроизвольное движение штока под воздействием внешней нагрузки.
- Разблокировка: Когда рабочая жидкость подаётся в одну из полостей цилиндра, создаваемое давление воздействует не только на поршень, но и на пилотный поршень соответствующего клапана. Это давление передаётся на обратный клапан в противоположной линии, открывая его. Таким образом, жидкость из второй полости цилиндра может свободно сливаться в бак.
Применение
Двойные гидрозамки, подобные DLVT-03B, используются в тех случаях, когда требуется надёжно зафиксировать положение гидравлического цилиндра для предотвращения его падения или смещения.
Примеры:
- Предохранение от обрыва шланга: В случае обрыва шланга или падения давления в системе, гидрозамок мгновенно блокирует цилиндр, предотвращая неконтролируемое движение.
- Подъёмные устройства: Используется в подъёмных механизмах, таких как погрузчики или подъёмники, для удержания груза на заданной высоте.
- Строительная техника: Применяется в экскаваторах, бульдозерах и другой технике, где важно удерживать навесное оборудование в определённом положении.
- Мобильная гидравлика: Широко используется в мобильной гидравлике для обеспечения безопасности и надёжности работы.
