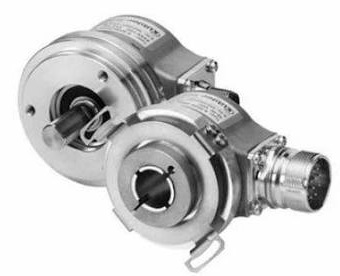

Инкрементальный оптический энкодер Kübler 8.5020.2814.1024 представляет собой оптический инкрементальный энкодер из популярной промышленной серии Sendix 5020 производства немецкой компании Kübler. Это стандартное автоматизационное решение с полым валом, отличающееся высокой устойчивостью к вибрациям и ошибкам монтажа за счет запатентованной конструкции подшипников Safety-Lock™. [1, 2, 3]
Расшифровка артикула по позициям
- 8.5020 — Серия энкодеров Sendix 5020 (инкрементальный, с полым сквозным или глухим валом, диаметр корпуса 50 мм).
- 2 — Тип фланца: Фланец с упругим элементом (пружинной мембраной), длинный. Используется для компенсации осевого и радиального биения вала.
- 8 — Тип и диаметр вала: Сквозной полый вал диаметром 15 мм со сквозным
- зажимом со стороны фланца.
- 1 — Выходной интерфейс / Питание: RS422 (с инверсными сигналами TTL), универсальное напряжение питания 5…30 В постоянного тока (VDC).
- 4 — Тип подключения: Разъем M23 (12-контактный), расположенный радиально (сбоку корпуса).
- 1024 — Разрешение энкодера: 1024 импульса на оборот (PPR). [1, 2, 3, 4, 5]
-
Ключевые технические характеристикиМакс. скорость вращениядо 6000 об/мин (кратковременно до 12000 об/мин)Рабочая температураот -40 °C до +85 °CКласс защитыIP65 (со стороны вала), IP67 (со стороны корпуса)Материал корпусаЛитой алюминий, устойчивый к ударным нагрузкам
Параметр Значение Тип датчика Оптический инкрементальный Число каналов 6 каналов (A, Ā, B, B̄, 0, 0̄)
