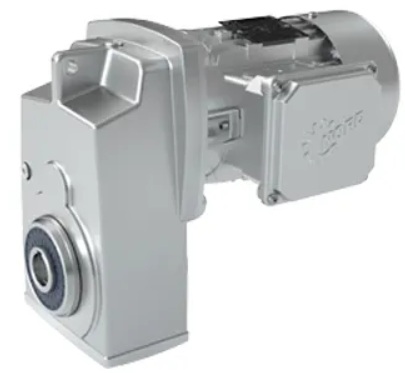

Цилиндрический мотор-редуктор
Nord SK 4282AZ-132MH/4 TF — это промышленный агрегат с параллельными валами (серия CLINCHER™), предназначенный для тяжелых условий эксплуатации. Он сочетает в себе высокую энергоэффективность и компактную плоскую конструкцию.
Основные технические характеристики
- Мощность двигателя: 7.5 кВт (соответствует 10 hp).
- Тип редуктора: SK 4282 — двухступенчатый цилиндрический редуктор с параллельными валами.
- Конструктивное исполнение (AZ): Полый вал со шпоночным пазом и фланец B14.
- Электродвигатель (132MH/4): 4-полюсный асинхронный двигатель, типоразмер (Frame Size) 132.
- Термическая защита (TF): Оснащен термисторной защитой (PTC) для предотвращения перегрева.
- Корпус (UNICASE): Цельнолитой чугунный корпус, обеспечивающий жесткость и отсутствие протечек масла.
Производительность и возможности
Параметры выходного вала зависят от конкретного передаточного числа (Ratio), установленного в данной модификации:
- Крутящий момент: Для модели SK 4282 крутящий момент может достигать значений до 31 280 Н·м (в зависимости от редукции).
- Скорость на выходе: Обычно варьируется в диапазоне от 39 до 163 об/мин при стандартных передаточных числах для этого типоразмера двигателя.
- Вес: Приблизительно 117–130 кг (зависит от объема залитого масла и доп. опций).
Особенности серии
- Компактность: Благодаря смещению осей входного и выходного валов, редуктор имеет плоскую форму, удобную для установки в ограниченном пространстве.
- Надежность: Используется система уплотнений QUADRALIP для защиты от пыли и влаги, а также клапан AUTOVENT для выравнивания внутреннего давления.
- Применение: Идеально подходит для мешалок, конвейеров, насосов и подъемных механизмов.
Вы можете проверить подробные чертежи и таблицы подбора на официальном портале NORD Gear Motors.
