Клапан

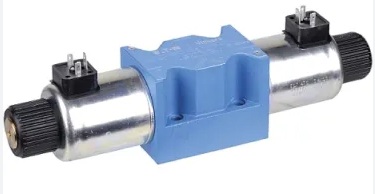

Vickers DG4V-3-6C-VM-U-D6-60 представляет собой высокопроизводительный гидравлический электромагнитный направляющий клапан с креплением на плиту (CETOP 3 / NG 06) и управлением от источника переменного тока 110/120 В. Он используется в промышленных гидравлических системах для управления направлением потока жидкости, например, для перемещения гидроцилиндров или управления гидромоторами.
Ниже приведены его основные характеристики и информация о маркировке:
Ключевые характеристики
- Тип клапана: Электромагнитный направляющий клапан, 4-ходовой, 3-позиционный.
- Тип золотника: С закрытым центром (Р порт закрыт, А и В порты сливаются в Т в нейтральном положении).
- Тип управления: Двухсоленоидный, с пружинным центрированием.
- Монтажный интерфейс: ISO 4401, размер 03 (NG6, Cetop 3).
- Максимальный расход: До 80 л/мин (21 галлон в минуту).
-
Максимальное рабочее давление:
- Порты P, A, B: до 350 бар (5075 фунтов на кв. дюйм).
- Порт T (слив): до 210 бар (3000 фунтов на кв. дюйм).
- Напряжение катушки: 110 В переменного тока (50 Гц) / 120 В переменного тока (60 Гц).
- Электрическое соединение: Разъем ISO 4400 (DIN 43650).
- Материал уплотнений: Буна-N (Buna-N).
- Рабочая жидкость: Рекомендуется гидравлическое масло на нефтяной основе.
Полный номер модели Vickers DG4V-3-6C-VM-U-D6-60 содержит информацию о конкретных характеристиках:
- DG4V-3: Серия клапанов с электромагнитным управлением, размер Cetop 3.
- 6C: Тип золотника (схема потоков), в данном случае - с закрытым центром P, A, B в нейтральном положении (обозначение Danfoss "6C").
- VM: Опции катушки/проводки. V обозначает, что соленоиды A и B расположены со стороны соответствующих портов A и B, а M обозначает электрические опции/функции.
- U: Тип электрического подключения – разъем ISO 4400 (DIN 43650).
- D6: Обозначение напряжения катушки. D6 соответствует 110/120 В переменного тока.
- 60: Код конструкции (базовая конструкция 60-й серии, высокопроизводительная версия).
